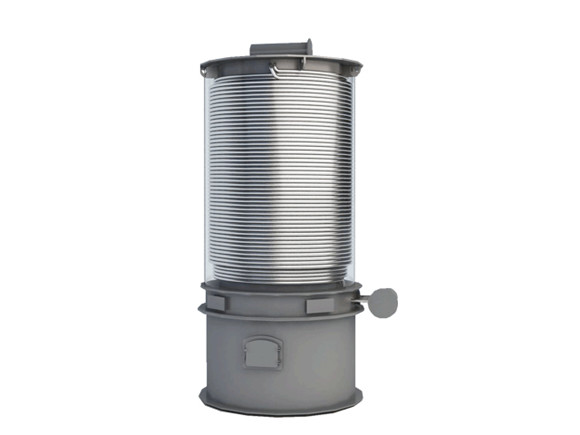

名稱：YGL燃煤手燒導熱油爐
詳細信息
產品介紹
產品介紹
YLL（YGL）系列有機熱載體爐為組裝式強制循環立式燃生物質，稻殼，甘蔗渣，糠醛渣，廢木料，砂光粉導熱油爐。本系列鍋爐本體受熱面結構緊湊，受熱面由內、外密排的圓盤管構成，內盤管為輻射受熱面，外盤管與內盤管的外表面構成對流受熱面。鍋爐由上部本體和下部燃燒室組成，工地現場組合。燃料在燃燒室內充分燃燒后，被輻射受熱面吸收大部分熱量后，高溫煙氣進入對流受熱面進行換熱，出鍋爐后在空氣預熱器中加熱鍋爐燃燒所需空氣，再經除塵器由引風機將煙氣送至煙囪排入大氣。
安裝方便，只要上部本體和下部燃燒室合攏就可以，安裝周期短。
受熱面采用密排圓盤管，受熱面布置充足，降低管子表熱負荷，使導熱油使用更安全。
介質流程合理，導熱油由低（進口）到高（出口），運行中產生的氣體很難在爐內停留，可方便地排出系統。
燃料在燃燒室內為絕熱燃燒，可使燃料著火更容易，燃燒更充分，提高了鍋爐的熱效率。
鍋爐的爐頂布置了密排盤管，能更好的保護爐頂，避免了爐頂燒壞的現象。
【結構特點】
1、采用藝能獨有的專利技術，增設爐頂盤管，進一步吸收煙氣余熱并保護鍋爐爐頂，提高了鍋爐的使用壽命。
2、實現全自動上料，選配變頻控制技術后司爐人員可降至1人操作。
3、機械強制燃燒，為木材行業設計專用爐拱，燃燒充分、消煙除塵，環保效果好。
4、既能處理木材行業生產中產生的廢料（樹皮、鋸末、砂光粉等）又能提供所需的熱量（熱油或熱煙氣）。
5、后面可以配合蒸汽發生器產生蒸汽輸出使用。
【電氣控制】
1、采用西門子等國際大品牌的PLC等自動化控制器做為控制核心
2、采用國際大品牌的外圍組件，實現高質量的自動化控制系統
3、導熱油出口溫度顯示：可現場顯示并遠傳至控制柜經儀表顯示，用戶可設定此溫度數值，并可與引風機聯鎖，實現自動調整運行，并高溫報警。
4、導熱油進口溫度顯示：可現場顯示并遠傳至控制柜經儀表顯示。
5、導熱油出口壓力顯示：可現場顯示并遠傳至控制柜經儀表顯示，并實現超壓報警。
6、導熱油進口壓力顯示：可現場顯示并遠傳至控制柜經儀表顯示。
7、膨脹槽液位控制：實現膨脹槽低液位報警，及時提醒司爐人員向系統注油，確保鍋爐系統安全可靠運行
8、控制模塊具有強大的擴充能力，根據客戶需要，可以方便的實現群控、遠程控制等多種深度應用
【工藝標準】
1.嚴格按照國家及行業標準對鍋爐進行設計、制造、組裝、實驗和驗收，其中包括但不限于下列標準：GB/T16507《水管鍋爐》、TSG G0001《鍋爐安全設計監察規程》、GB/T17410《有機熱載體爐》、GB50273《鍋爐安裝工程施工及驗收規范》
2.鍋爐使用的主要鋼材采用20 GB/T3087，保障鍋爐安全可靠。
3.按照NB/T47018選取焊材，鍋爐爐管采用氬氣保護全熔透焊接，焊縫按照NB/T47013《承壓設備無損檢驗》進行X射線探傷和檢驗，鍋爐總裝完成后管組全部進行水壓試驗，保障每臺鍋爐的焊接質量達到標準。
1.采用濕背式內燃兩回程結構，鍋爐頂部帶有頂盤管，有效的防止了火焰直接輻射后墻，同時在緊湊的結構前提下，增加了輻射受熱面積，提高了鍋爐的熱效率。
2.采用微正壓運行，有效的提高了爐膛的燃燒強度，使同容量鍋爐的體積更小，同時消除了鍋爐爐膛、煙道的漏風，提高了鍋爐的熱效率。
3.采用先進的EDA技術，詳細計算爐體結構尺寸、煙氣的流速，合理充分利用火焰和煙氣換熱，保證鍋爐可靠工作和充分冷卻，提高鍋爐的熱效率。
4.采用高效冷凝技術，有效的降低了排煙的溫度，提高了鍋爐的熱效率。
5.采用合理的結構設計和優良的耐火、保溫材料，大幅降低爐體外表溫度，使外表溫度低于50度（高于國家標準），減少熱流失，提高鍋爐的熱效率。
6.采用全新設計，降低燃料燃燒時的有害物質排放量，滿足國家環保標準，特別是降低氮氧化物的排放量，滿足國家的低氮排放標準。
7.采用多家國際知名品牌的進口燃燒器，適應各種應用場景，保證質量，保證安全。
產品參數
|
型號 參數 數據 |
YGL-120MA (10*104Kcal) |
YGL-240MA (20*104Kcal) |
YGL-350MA (30*104Kcal) |
YGL-500MA (40*104Kcal) |
YGL-700MA (60*104Kcal) |
YGL-1000MA (80*104Kcal) |
YGL-1200MA (100*104Kcal) |
YGL-1400MA (120*104Kcal) |
YGL-2000MA (160*104Kcal) |
||
|
額定熱功率Kw |
120 |
240 |
350 |
500 |
700 |
1000 |
1200 |
1400 |
2000 |
||
|
熱效率% |
≥70 |
≥75 |
|||||||||
|
設計壓力Mpa |
1.1 |
||||||||||
|
介質最高溫度oC |
340 |
||||||||||
|
循環油量m3/h |
12.5 |
20 |
30 |
40 |
60 |
80 |
100 |
100 |
100 |
||
|
配管連接口徑DN |
50 |
65 |
100 |
125 |
150 |
||||||
|
全系統裝機容量Kw |
6.7 |
10 |
14.1 |
14.1 |
23.5 |
29 |
40 |
40.7 |
48.7 |
||
|
燃煤種類 |
MAⅡ、Ⅲ |
||||||||||
|
燃煤重量Kg/h |
28 |
56 |
80 |
100 |
155 |
185 |
240 |
290 |
400 |
||
|
外 形 尺 寸 |
直徑mm |
1150 |
1300 |
1700 |
1700 |
1960 |
2050 |
2160 |
2290 |
2620 |
|
|
高度 mm |
|
2385 |
2650 |
3060 |
3475 |
3805 |
4415 |
4760 |
5445 |
6430 |
|
|
環保型 |
2960 |
3225 |
3635 |
4050 |
4495 |
5105 |
5365 |
6045 |
|
||
|
總重量 Kg |
|
1560 |
1960 |
3520 |
3800 |
4900 |
6100 |
7500 |
8820 |
13800 |
|
|
環保型 |
2500 |
2800 |
4700 |
5000 |
6200 |
7600 |
9200 |
10600 |
|
||
